地下铲运机远程无线遥控

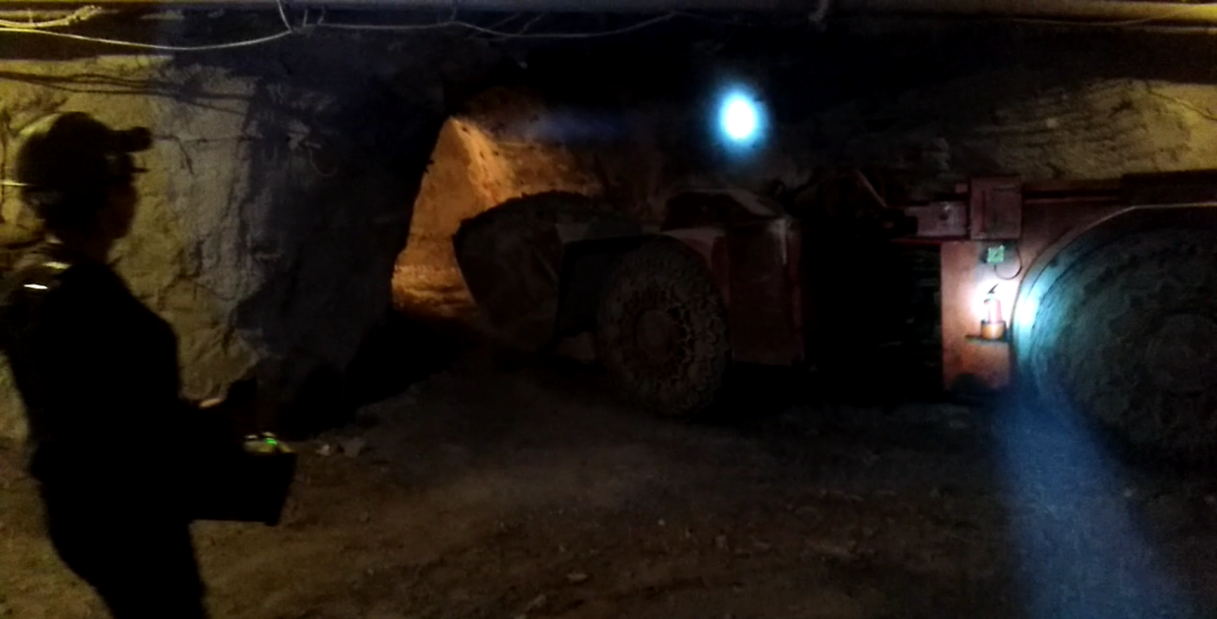

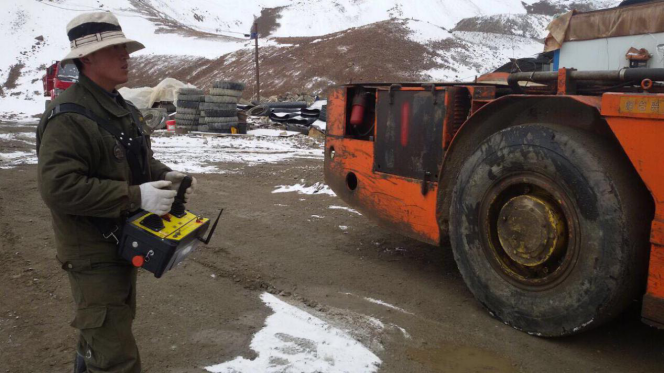

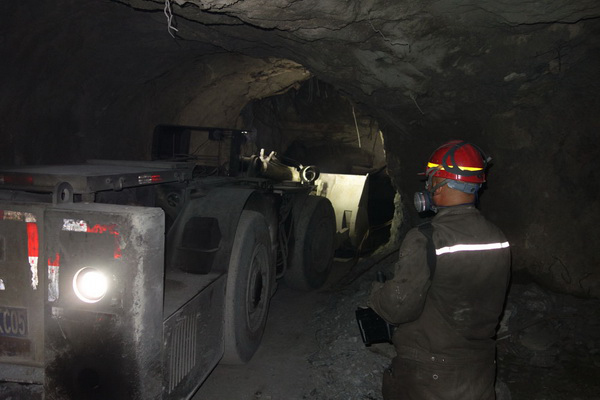

无线遥控铲运车既可以工作在视距范围内,也可以工作在远程超视距范围。在视距遥控模式下,操作人员携带轻便的遥控操作单元,距离矿用设备100m范围内,通过眼睛观察周围状况,遥控操作铲运车,实现安全、高效出矿。

地下铲运机-井下开采-采矿安全-无线遥控系统-浩特矿业


性能特点:

1.工业级3.2寸OLED,实时显示遥控器、接收器工作状态,提供故障原因及维修指导方法。

2.先进的手柄保护按键,增强安全性能。

3.传输稳定,采用FEC前向纠错算法,主动纠正被干扰数据包,抗干扰能力强,通信距离大于1km。

4.IP67级防护,适用于恶劣环境条件下和极端工作温度(-40℃...+85℃),防潮、防震,适用于工业环境。

5.控制器采用72MHz超现代32位技术,实时操作系统,高电磁兼容性(EMC),输入输出带故障检测功能,脉宽调制(PWM)电磁铁电流闭环控制。

6.开放CAN总线、RS485等智能控制接口,使其与其他总线系统(例如RC、手柄、显示器、发动机)交换数据。

7.拖车功能,铲运机在采空区故障时释放刹车。

8.液压系统,选用美国SUN高精度比例电磁阀。

9.大臂、铲斗、油门、转向控制采用先进的ELINKCS算法,全线性控制。

10.紧急制动立即停车,无延时通信不中断,稳定可靠。

11.灭火功能,可控制车内灭火系统。

12.延迟熄火功能,保护发动机,延长工作寿命。

13.启动刹车互锁,驻车刹车使能才允许启动,避免发生事故。

14.刹车自施加功能,手柄在中位时,刹车自动施加。

15.720P高清无线监控,内置XR无线传输技术,不受无线信号和频道信号干扰,安全可靠,超稳定不掉线。

16.9寸高清显示器,双画面同时显示,显示器任意角度可调。

17.两个红外防水无线摄像头,IP69K级防水,自动对焦,130°宽视角,850型红外夜视功能。

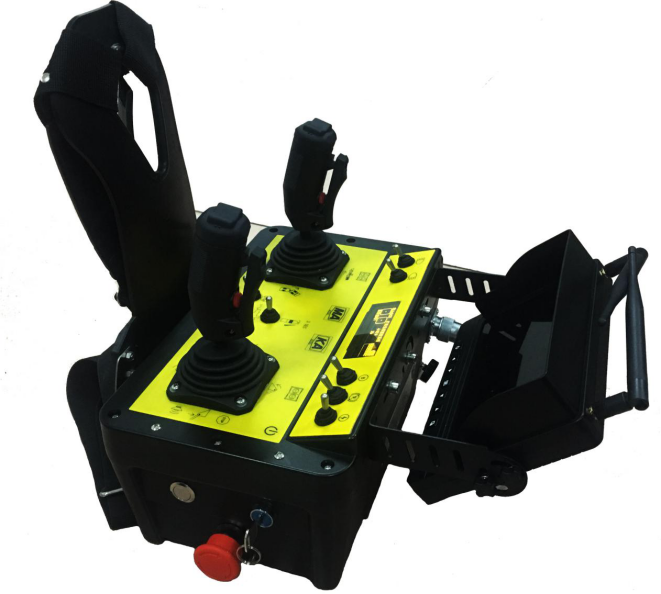

遥控发送器

铲运机遥控系统-地下铲运机-井下开采-采矿安全-浩特矿业

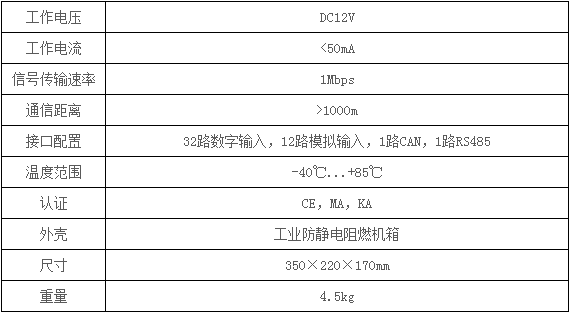

遥控发送器,可以实时采集开关和手柄状态,通过无线网络将信息传输给车载无线接收器。本产品具有实时性强、质量轻、体积小、结构紧凑、接线简单、功耗小、便于安装和使用等特点。EC263-SU内部有一个高性能的32位微处理器以及所有输入和输出电路。搭载工业级3.2寸OLED,实时显示遥控器、接收器工作状态,可对监视发动机转速、水温、水位、润滑油油温,油箱油位、集中润滑系统报警、液压举升系统报警、液压制动系统报、液压转向系统报警等。

铲运机遥控系统-地下开采-柴油铲运机-智能采矿-浩特矿业

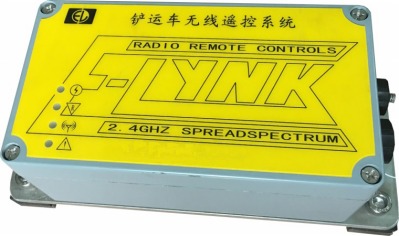

车载无线接收器

远程遥控铲运机-地下开采-柴油铲运机-采矿安全-浩特矿业

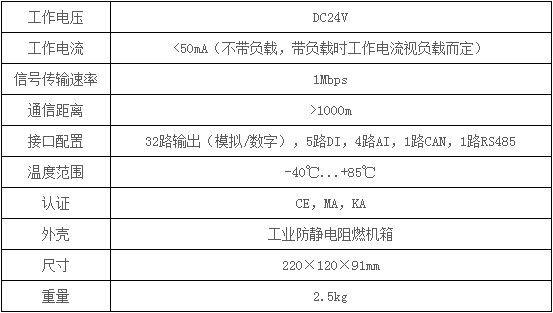

车载无线接收器,用于复杂的行走作业机械。凭借超现代32位三核技术以及72MHz的时钟频率和并行处理能力,控制器在性能方面获得了全新提升。应用领域从比例电磁铁的可编程控制和额外切换功能扩展到行走驱动和传动控制,以及行走机械高复杂性控制电路的协调。高达32个输出(0%*Vbat至100%*Vbat)、4个模拟输入、8个数字输入以及1个用于智能通信的CAN总线,这些控制单元为行走机械的所有功能提供了高性能平台。

接收器内部有一个高性能的32位微处理器以及所有输入和输出电路。模拟电压的范围从0至24V,电流从0至20mA,频率从0至10kHz,开关信息作为输入信号处理。另外,输入受到保护,以防过电压和电气干扰。电压输入可以进行监控,以检测电缆断路或短路。对电流控制的比例电磁铁输出进行脉宽调制(PWM),并对温度和电压波动进行补偿,以保证高精确度和最小滞后。开关输出设计用于继电器和切换电磁铁的直接通断。此外,输出还具有集成电压和电流监控功能。

无线遥控铲运机-井下采矿-电动铲运机-安全采矿-浩特矿业


电气单元

无线遥控铲运机-井下开采-遥控系统-远程操作-智能采矿-浩特矿业 铲运机无线遥控-地下开采-电动铲运机-采矿遥控系统--安全采矿-浩特矿业

1.手动/遥控切换模块;

2.引擎启动/保持、前/后灯、前进、后退、刹车/辅助刹车、喇叭、灭火、快/慢挡、拖车控制的驱动电路模块;

3.左/右转、升/降臂、装/卸料、油门控制的PWM信号驱动电路模块;

4.刹车状态、空挡状态、压力报警、温度报警、其他报警检测的数字信号变换电路模块;

5.机油压力、发动机温度、双变油压、制动油压、燃油油位、燃油油耗监测的模拟信号变换电路模块。

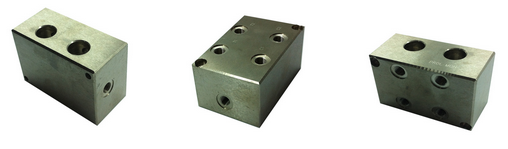

车载电磁阀:

无线遥控系统-遥控铲运机-柴油铲运机-采矿遥控系统-浩特矿业

液压单元是遥控车载单元驱动和控制铲运机液压系统各种动作的关键执行部件,是电控信号转换成液压动作的执行机构。具体功能参数如下:

1.开关控制电磁阀:前进、后退、刹车、辅助刹车、快慢挡;

2.比例控制电磁阀:左转、右转、降臂、升臂、装料、卸料、油门;

3.供电电压:DC24V;

4.工作电流:800mA;

5.接口类型:AMP或霍斯曼接口,带LED指示灯;


远程操作与手动操作完全相同


具体操作:

1.9 路PWM 信号:前进、后退、左转、右转、降臂、升臂、装料、卸料和油门控制

2.11 路数字输出信号:引擎保持、引擎启动、前灯控制、后灯控制、 前进控制、后退控制、刹车控制、辅助刹车控制、灭火控制、快慢挡控 制和喇叭控制;

3.4 路数字输入信号:遥控手动切换、刹车检测、空挡检测和报警检测。


成功案例

2立方铲运机-遥控系统-地下铲运机-铜矿开采-井下开采-浩特矿业

3立方铲运机-遥控系统-地下铲运机-金矿开采-井下开采-浩特矿业

铲运机遥控系统-地下开采-安全采矿-柴油铲运机-遥控铲运机-浩特矿业
