振动筛分设备

圆振筛-振动筛-筛分-选煤选矿-浩特矿业


YKR系列圆振筛


适用于石料生产、矿石处理、再生产利用和化工等。


YKR系列圆振筛


性能特点:

筛机振幅、频率、筛面倾角均可根据实际情况进行调整。激振器采用外置式块偏心结构,每块侧板的激振器引起的合力通过侧板厚度中心,侧板只受拉/压力,不受弯矩,侧板和筛箱受力状况大为改善。相对轴偏心振动器提高了激振力,减轻了激振器重量,方便维修更换。激振器之间用万向节联接,具有使用安装更换灵活、寿命长的优点;

YKR、ZKR系列振动筛一百多种规格只有六种规格激振器,激振器通过调整付偏心块的数量,便可以满足不同激振力要求,适应多种规格筛机,因而零部件的互换性,通用性好,标准化、模块化程度高;

侧板与加强梁、横梁、加强梁之间的连接全部采用钢结构用扭剪型高强度螺栓(抗拉应力为900Mpa)比用环槽铆钉(抗拉应力为300Mpa)联接强度高,易更换,同时避免了因铆接不当而将联接螺栓孔挤出微裂纹的现象;

YKR圆振动筛电机是通过传动轴承座与激振器联接,电机的寿命得到保证,同时也可以通过更换皮带轮来方便的调节振动筛频率;

筛机支撑采用橡胶弹簧,其与金属弹簧相比,具有使用寿命长、耐腐蚀,过共振区平稳、噪音低、对地基冲击小等优点 ;

电机与激振器联接采用挠性联轴器,使力矩的传动没有轴向力的传递,从而使筛机的运行更加稳定;

YKR大型圆振动筛采用国际先进水平同步带结构,和无齿轮同步器相比,重量轻,维修方便;

对于散密度大,料层厚的金属矿山行业采用强度更高的聚氨酯块状筛网。


技术参数表:

标准型
注:表中所列处理量是按对松散密度为1.6t/m3的石灰石进行干式分级给定的。所列处理量仅供参考,具体值根据现场情况与研发部商定。

重型
注:表中所列处理量是按对松散密度为1.6t/m3的石灰石进行干式分级给定的。所列处理量仅供参考,具体值根据现场情况与研发部商定。

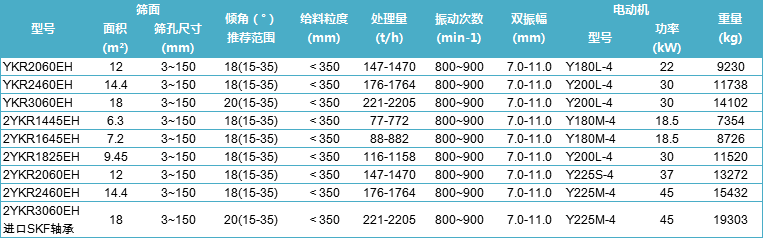

超重型
注:表中所列处理量是按对松散密度为1.6t/m3的石灰石进行干式分级给定的。所列处理量仅供参考,具体值根据现场情况与研发部商定。


香蕉筛-振动筛-筛分-选煤选矿-浩特矿业

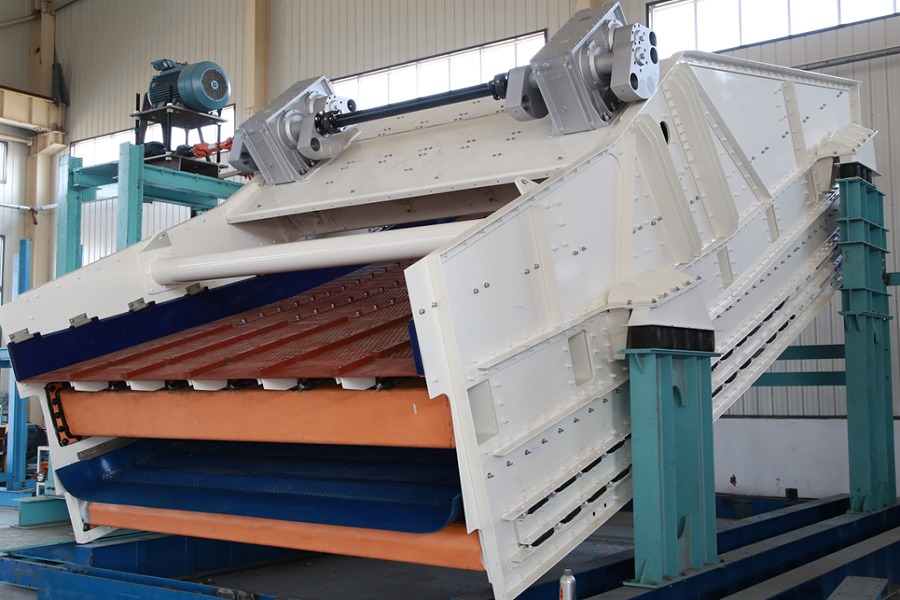

BS系列香蕉筛


适用于入料粒度≤300mm,分级粒度0.5~100mm的高负荷筛分、脱水、脱介作业。


BS系列香蕉筛

BS系列香蕉筛采用法国布尔斯特莱茵提出的等厚筛分原理,筛面采用五段或六段不同倾角布置的方式。其特有的结构又使其更适合于物料中含有大量细小颗粒的工况,对中细粒煤分级效果更为显著。在煤炭行业,香蕉筛是一种新的应用方式,它可以取代由一系列圆振动筛或直线筛组成的多个等厚筛分系统。


性能特点:

BS系列香蕉筛适用于入料粒度≤300mm,分级粒度0.5~100mm的高负荷筛分、脱水、脱介作业;

筛网可选择金属编织筛网、不锈钢条缝、聚氨酯块状筛网或聚氨酯轨座筛网;

有限元,筛框理论无限寿命设计,巨型方梁、包胶防护,610mm长入料缓冲保护,大层距设计方便维护;

采用NJ激振器,标配FAG或SKF轴承;

自同步技术,免齿轮维护,噪音低、工作可靠性高;

用户在订货时,除注明型号、数量外,还须注明筛孔尺寸、筛网形式和筛机安装角度;

电动机可以在左侧或右侧安装,如有安装要求请注明,否则按左装形式供货;

可选配自动润滑装置。


技术参数表:



石料筛-振动筛-筛分-选煤选矿-浩特矿业


YK系列石料筛


适用于入料≤200mm,且分级粒度2mm~65mm的普通筛分作业,如石料生产、再生利用,化工等。


YK系列石料筛

YK系列石料筛是专为公路、铁路、建筑用砂石骨料筛分而设计的一种高效型筛机。用于中型和精细筛分作业,为斜面圆振动筛,有两层、三层和四层筛面等不同配置。YK型筛适用于成品骨料的最终分级筛分。该系列还可以选装高效喷淋系统。


性能特点:

采用NJ激振器装配国产轴承,既能满足承载要求,又能实现方便快捷的整体式的拆装;

梁框架设计,筛机纵向构件强度分布更为合理;

模块化设计,筛机的零部件种类缩减,筛机维护相当便捷,同时维修点也非常少;

配置橡胶弹簧,挠性片联接,筛机运行平稳;

层距大,方便检修、更换筛网。


技术参数表:

注:表内所列处理量是按对松散密度为1.6t/m3干式分级给定的。所列处理量仅供参考,具体值根据现场情况与研发部商定。


椭圆筛-振动筛-筛分-选煤选矿-浩特矿业


TSK系列椭圆筛


适用于冶金、矿山、建筑、交通、水利等部门对各种物料进行分级。


TSK系列椭圆筛

TSK振动筛动力源由六套NJ激振器组成,其运动轨迹为椭圆。适合大、中、小规格物料筛分,由于为水平安装,振动筛的安装高度低,运行平稳,适合各种具有安装高度限制的干、湿场合筛分。广泛应用于冶金、矿山、建筑、交通、水利等部门对各种物料进行分级。该振动筛同时也是用于移动式破碎筛分机组上的理想设备。


性能特点:

筛分机的椭圆运动与高的振动强度相结合,从而实现比传统筛分机更高的效率运转,在处理能力及筛分效率方面都表现出更佳的性能;

为配合筛机高的振动强度,筛机纵向采用整体梁框架结构,侧板与梁框架间采用高强度扭剪螺栓紧固;

配置NJ模块化激振器,拥有更大的振动强度、更长的轴承寿命;

油脂隔离润滑,使得无油脂被污染的风险及无稀油泄露的危险;

润滑脂每50小时自动润滑(需选配自动注脂装置),稀油润滑周期最长可达2000小时;

采用橡胶弹簧,运行噪音低,设备启停平稳。


技术参数表:

注:表内所列处理量是按对松散密度为1.6t/m3干式分级给定的。所列处理量仅供参考,具体值根据现场情况与研发部商定。


高频筛-振动筛-筛分-选煤选矿-浩特矿业


HFS系列高频筛


适用于人工制砂的干法筛分或其他细物料的干法筛分。


HFS系列高频筛

HFS系列高频筛包括V系列和D系列,大小范围从0.9m×1.2m到1.8m×7.3m,对于不同型号规格可做成单层、双层及三层筛。V系列筛在全部的筛网上都采用高频振动,处理细物料的筛。D系列筛则把普通筛和高频筛结合在同一个筛上,可同时处理粗料及细料筛分。

所有的HFS系列高频筛的筛分振动都是直接作用在筛网上,因而应用于细料去除、人工砂筛分等工作时可获得比行业内其它设备更多的处理能力。

HFS-V系列高频筛:单层到三层筛,筛的大小从0.9m×1.2m到1.8m×7.3m;工作角度38°~45°,可液压调整控制,全部筛网由安装在筛网下面的工作速度为0~4500rpm的变速液压振动器驱动,全部液压振动器都可通过调整配重获得5个不同的振幅。


性能特点:

先进筛分原理

高频振动直接作用在筛网上增加物料的分层和分离效果。筛分运动由以下两个部分组成:

分层--该过程中粗的颗粒上升到振动物料层的顶部,同时细的物料通过空隙到达料层的底部。

分离--该过程中物料到达筛网空隙的位置上,如果颗粒比开口大则被拒绝通过,如果比开口小则顺利通过筛网。


可变频率

采用可变速度(0-5000 RPM)的液压式振动器驱动,可获得最佳的效率及生产能力。可以调整振动器内部的配重以增加振幅。


独立梁振动

通过振梁拍打筛面实现高频筛分,可以实现更大的振动强度,振动梁的结构简单、可靠。


配置分料器

配置分料器,使得物料在筛分前摊布均匀,更充分的 利用筛分面积。


旋转张紧装置

独特的张紧形式,结构简单、操作方便、筛网更换变得更加快捷。该装置已申请国家专利。


耐磨筛网

筛面采用窄细的金属丝线及不锈钢丝编织成长孔筛网,开孔率高、寿命长、防堵孔。


进口零部件

原装进口流量计、调速阀等液压系统主要零部件;

原装进口防松螺母、螺栓和垫圈等紧固件。


技术参数表:

注:表内所列处理量是按对松散密度为1.6t/m3干式分级给定的。所列处理量仅供参考,具体值根据现场情况与研发部商定。


脱水筛-振动筛-筛分-选煤选矿-浩特矿业


DWS系列脱水筛


适用于尾砂回收和矿物的脱水。


DWS系列脱水筛

DWS高频脱水筛主要应用于尾砂回收和矿物的脱水,合理的筛箱结构及配备的高稳定性BL激振器使其成为直线脱水筛中具有高附加值的产品。


性能特点:

采用BL筒式激振器,其原理相当于筒式振动电机将磁感线圈抽出,维护重量更轻。特殊的稀油润滑及密封设计,使得激振器的润滑维护时间能延长到2000小时;

特殊的筛框构件设计使其能满足高强度、高频率的振动;

40mm厚的聚氨酯侧护板能够长时间保护侧板受到物料的冲刷磨损,同时提供更好的筛板密封。


技术参数表:



弛张筛-振动筛-筛分-选煤选矿-浩特矿业


直线驱动香蕉形弛张筛


适用于选煤厂难筛分物料分级,除此之外,弛张筛还广泛用于:堆肥、煤泥、沙子、金矿、菱镁矿、盐、煤炭、铁矿石、烧结矿、砂矿、石灰石、砾石、硅砂、粘土、木屑、建筑废弃物、玻璃、肥料、食品、面粉等物料干法筛分。


直线驱动香蕉形弛张筛

该驰张筛的独特之处在于双重振动原理: 一个基本的振动( 筛体线性振动) 和一个附加的振动( 浮动筛框)组成的共振系统, 二者产生相对运动。在这个过程中,弹性聚氨酯筛面以每分钟8 0 0 次的频率连续不断地扩张、收缩, 从而获得很高的加速度(50g),有效的防止了筛孔堵塞。


性能特点:

激振器

箱式线性激振器驱动,维护非常简单(便捷地更换激振器),特性很容易被调整 ,特性很容易被调整,特性很容易被调整,特性很容易被调整 (增减配重块或浮动橡胶块),能耗低,维护少。


激振器润滑

激振器采用迷宫式密封,靠箱体内齿轮油飞溅润滑 ,无需额外润滑。


侧板密封及保护

侧部 “U” 形设计,筛机侧板接触不到物料, 无法磨损侧板,物料无法错配到筛下。


横梁密封及保护

全横梁喷涂聚氨酯耐磨材料,寿命无需更换。


筛板固定

卡槽式固定,不需要任何螺栓,更换筛板十分便捷。


筛体运动

整个筛子做线性振动,入料端物料速度快,料层薄,快速筛分,出料端物料速度慢,检查筛分。


安装角度

5°~ 10°,占用空间相对较小,很容易安装在现有空间,改动很小,基建投资小。


处理能力

入料端物料速度快、料层薄,大量物料透筛,处理量高。相同面积处理能力最大(较圆振动驰张筛高 30-50%)。


筛分效率

排料端筛面倾角低,物料速度慢。这得以将剩余的筛下物彻底透筛,达到更高的筛分效率。90%-95%


筛面重力加速度

筛面加速度在10-50G范围内任意可调整,并伴随筛孔变形,筛孔不容易堵塞。


筛面大型化

筛面容易做到大型化,最大4.3m宽。


筛面多层化

很容易做到筛面多层。


能耗

最低,是普通振动筛的50%。


维护量、可靠性

维护量最小,筛机可靠性最高、开机率最高。


与传统振动筛的可互换性

安装尺寸同传统振动筛,只需简单吊装,激振系统、驱动系统、传动系统完全互换。


技术参数表:
